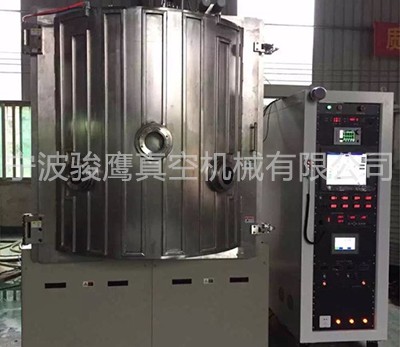

設備說明：

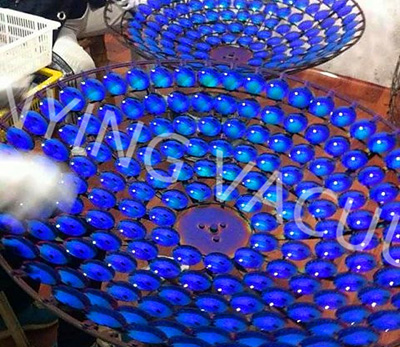

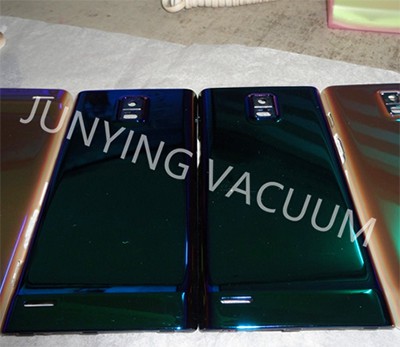

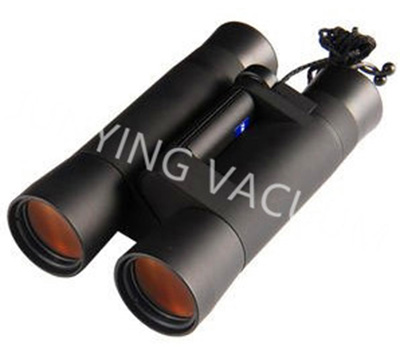

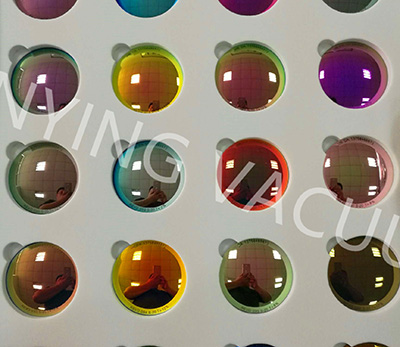

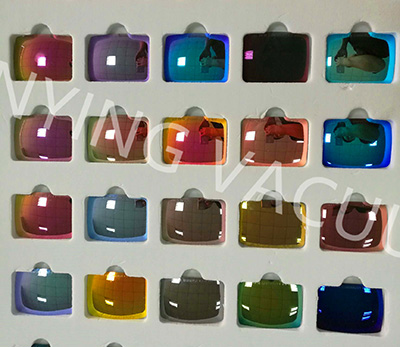

主要用于在玻璃鏡片上鍍制增透膜、分光膜、帶通膜/截止膜、高反膜等各種膜系，能夠?qū)崿F(xiàn)100層膜的超大形膜系鍍膜，也能滿足在樹脂上鍍制各種顏色的增透膜，及在玻璃、亞克力、水晶等材質上鍍制紅、黃、藍、綠、干邑、七彩等顏色的反光膜、裝飾膜。
主要特點：
1、 配置超大坩堝電子槍，整個蒸發過程中膜料表面平整，蒸發分布均勻；
2、 配置石英晶體膜厚控制儀可實現成膜速度和鍍膜過程的自動控制；
3、 配置大功率離子源，膜厚質量好；
4、 總統結構設計合理，更符合工藝要求，真空系統采用無油系統，可保證整個系統在無油狀態下工作；
5、 真空操作系統實現互鎖保護，擴撒泵有斷水、斷電報警功能。
6、 采用觸摸屏和PLC自動控制，實現對整機主要部件的參數化設置、實時運行監控及故障智能診斷。
主要配置：

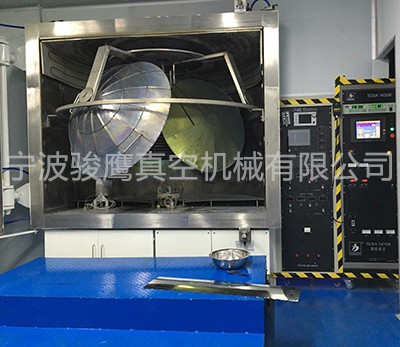

1、 真空室采用立式前開門箱形結構，全不銹鋼箱體，內腔尺寸Φ800mm－Φ1800mm；
2、 真空系統采用分子泵（擴散泵），前級泵采用無油真空泵；
3、 采用一套水汽低溫捕集器作為真空輔助抽氣；

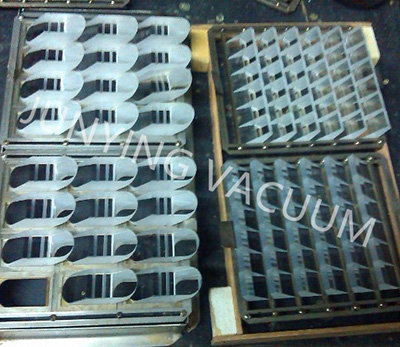

4、 工件架：拱形整體式工件盤，或可根據客戶要求定制；
5、 鍍膜系統：配1~2套大功率e型磁偏轉2700電子槍及多穴位坩堝，輔助鍍膜系統配霍爾離子源；
6、 烘烤：數顯自動控溫，溫度控制精度±1.5℃；
7、 膜厚控制：石英晶體膜厚監控系統，可控制電子槍蒸發速率，精確控制膜層厚度，手動和自動控制實現方便切換；光學膜厚監控系統，透射或反射光路，監控波長范圍200~900mm；
8、 控制系統：真空控制采用10.4吋彩色觸摸屏加PLC可編程序控制器控制。
技術參數：
| 光學鍍膜機主要技術參數 | ||||||
| 性能 型號 | JYG-600 | JYG-800 | JYGG-1000 | JYG-1200 | JYG-1300 | |
| 真空室尺寸 | Φ600X750 | Φ800X900 | Φ1000X1100 | Φ1200X1250 | Φ1300X1350 | |
| 結構型式 | 立式 | |||||
| 工件架結構 | 球面拱形 | 球面拱形、行星可選其一 | ||||
| 夾具轉速 轉/分 | 0-45R/min 可調 | |||||
| 烘烤溫度℃ | 最高溫度300℃ 可調，發熱元件管狀加熱器或溴鎢燈 | |||||
| 電阻蒸發源 | 2組 每組5KW | 2組 每組2KW | ||||
| 電子束蒸發源 | E型電子槍；束偏轉角270º，功率6KW | E型電子槍；束偏轉角270º，功率8KW | ||||
| 離子轟擊 | 直流電壓3KV，功率0.6KW，棒狀陰極 | |||||
| 光學膜厚監控系統 | 膜厚控制儀MKG-500或GMHK9704，電色儀：WDG-30光柵單色儀 | |||||
| 充氣系統 | 自動壓強控制儀 | |||||
| 真空系統(可根據用戶要求配置) | 2X-30旋片泵 KT-400擴散泵或 F-250渦輪分子泵 |
2X-70旋片泵 2X-4旋片泵 KT-500擴散泵或 F-400渦輪分子泵 |
2X-70旋片泵 2X-8旋片泵 KT-630擴散泵 ZJ-300羅芡泵 |
2X-70旋片泵 2X-8旋片泵 KT-630擴散泵 ZJ-600羅芡泵 |
2X-70旋片泵 2X-15旋片泵 KT-630擴散泵 ZJ-600羅芡泵 |
|
| 極限壓力Pa |
≤3X10-4
|
|||||
| 恢復真空時間（空載，從大氣抽至5X10-3Pa） | ≤15分鐘 | |||||
